T-Welle im EKG: Morphologie, Normvarianten und Inversion

Die T-Welle ist die Welle des EKGs, die am häufigsten verändert ist und am wenigsten Sicherheit bietet. Sie reagiert auf Ischämie, Elektrolyte, Medikamente, Hormone, Körperhaltung, Alter und sogar auf eine Mahlzeit. Viele Veränderungen sind harmlos, einige sind lebensrettende Frühzeichen. Der Schlüssel liegt darin, zu wissen, was normal ist, welche Veränderungen zusammen mit der ST-Strecke betrachtet werden müssen und welche Muster eine bestimmte Diagnose nahelegen.

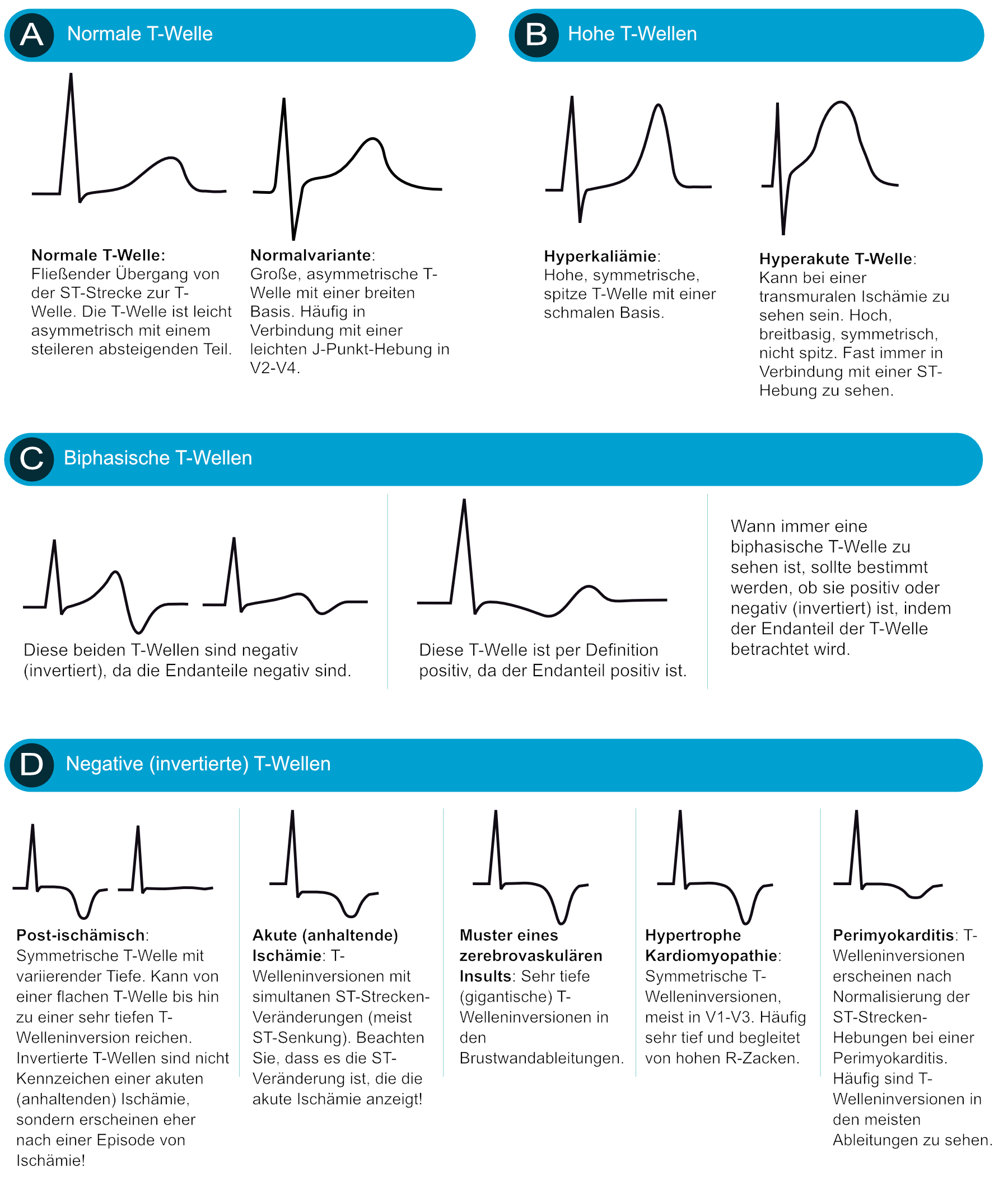

Dieser Artikel erklärt die Entstehung der T-Welle, ihre normale Form, die häufigen Normvarianten und die klinisch wichtigen Veränderungen: hohe, hyperakute, flache, biphasische und invertierte T-Wellen. Die Beurteilung der benachbarten Abschnitte behandeln die Artikel ST-Strecke und QT-Zeit und QTc.

Was die T-Welle abbildet

Die T-Welle entspricht der Repolarisation der Kammern (Phase 3 des Aktionspotenzials), in der Kaliumströme (vor allem IKr und IKs) die Zellen zum Ruhepotenzial zurückführen. Die Repolarisation der Zellen verläuft nicht gleichzeitig, sondern in einer geordneten Reihenfolge: Die Zellen des Epikards repolarisieren früher als die des Endokards, weil ihr Aktionspotenzial kürzer ist. Die Repolarisationswelle verläuft also in der entgegengesetzten Richtung zur Depolarisation (vom Epikard zum Endokard).

Das erklärt ein Paradox: Depolarisation und Repolarisation haben entgegengesetzte Polarität, laufen aber auch in entgegengesetzter Richtung ab. Beides zusammen ergibt einen T-Wellen-Vektor, der in die gleiche Richtung zeigt wie der QRS-Vektor. Die normale T-Welle ist deshalb konkordant zum QRS-Komplex: Ist der QRS-Komplex in einer Ableitung überwiegend positiv, ist es auch die T-Welle. Eine Diskordanz (entgegengesetzte Richtung) ist ein Warnzeichen für eine Repolarisationsstörung, außer bei Schenkelblock oder anderen sekundären Veränderungen (siehe QRS-Komplex).

Zusätzlich gibt es einen Unterschied in der Dauer des Aktionspotenzials zwischen den Wandschichten (die mittleren M-Zellen haben das längste Aktionspotenzial) und zwischen Apex und Basis. Diese Heterogenität prägt Form und Dauer der T-Welle. Ob das Intervall zwischen dem Gipfel und dem Ende der T-Welle die transmurale Dispersion der Repolarisation abbildet, wird diskutiert; es ist ein Forschungsparameter und kein Standardkriterium.

Die T-Welle und die Refraktärzeit

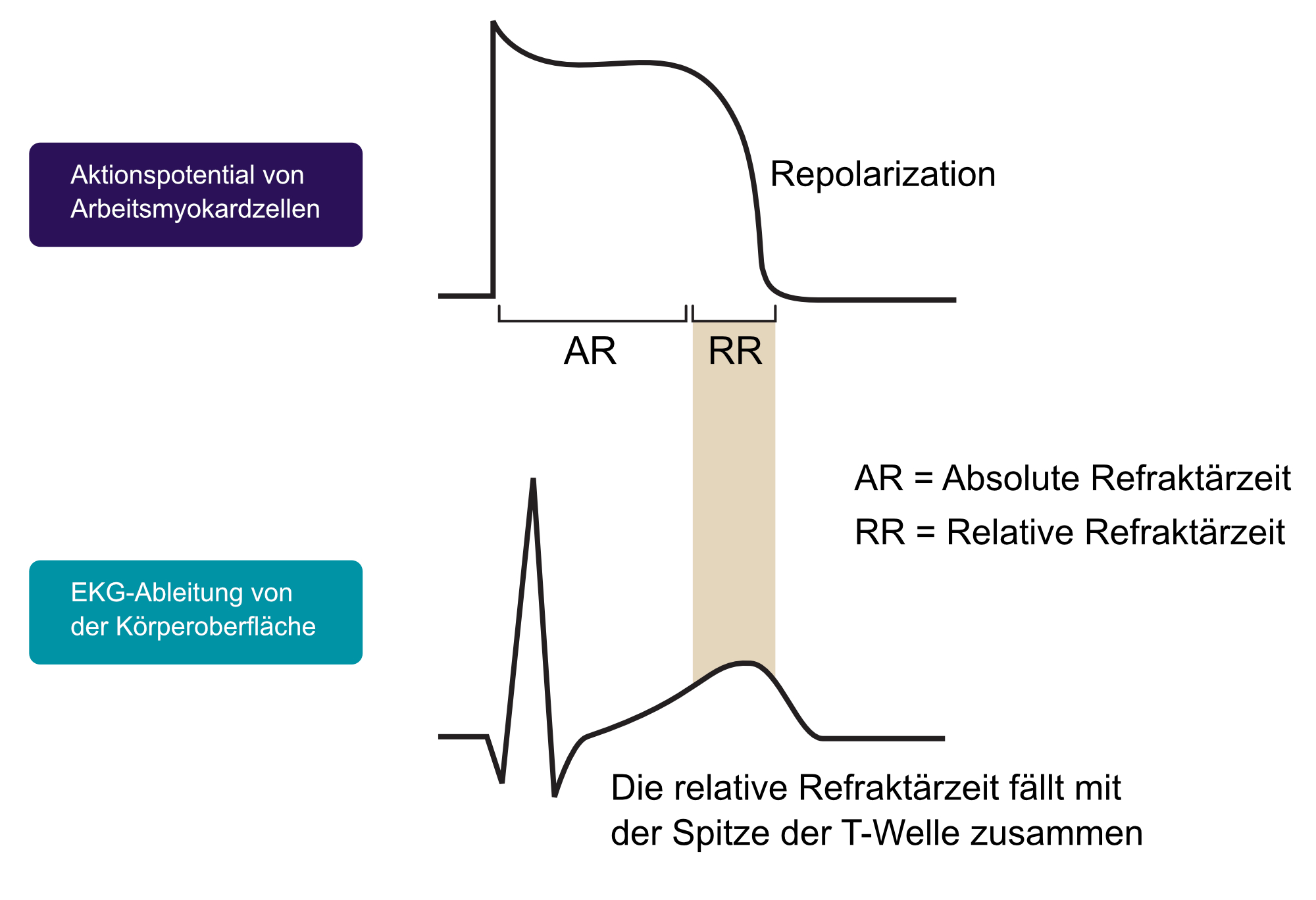

Der Gipfel der T-Welle fällt etwa mit der relativen Refraktärzeit zusammen. In dieser Phase sind einige Zellen schon wieder erregbar, andere noch nicht. Ein früher Impuls (zum Beispiel eine ventrikuläre Extrasystole, die auf die T-Welle fällt, "R-auf-T") kann deshalb in dieser vulnerablen Phase eine Tachyarrhythmie auslösen. Dies erklärt das Risiko bei verlängerter Repolarisation und die Bedeutung der Synchronisation bei der elektrischen Kardioversion, die auf die R-Zacke und nie auf die T-Welle erfolgen muss.

Die normale T-Welle

Form und Verlauf

• Die T-Welle geht fließend aus der ST-Strecke hervor, ohne scharfen Knick.
• Sie ist leicht asymmetrisch: Der aufsteigende Schenkel verläuft langsamer als der absteigende.
• Frauen haben eine etwas symmetrischere, niedrigere T-Welle mit deutlicherem Übergang von der ST-Strecke.
• Mit dem Alter nimmt die Amplitude ab.

Richtung in den einzelnen Ableitungen

Amplituden

In den Extremitätenableitungen ist die T-Welle selten höher als etwa 6 mm. In den Brustwandableitungen ist sie in V2 und V3 am höchsten und kann bei Männern bis etwa 10 mm, bei Frauen bis etwa 8 mm erreichen. Typisch sind in V2 und V3 niedrigere Werte. Die Grenzwerte schwanken mit Alter, Geschlecht und Konstitution; entscheidend ist das Muster im Zusammenhang mit QRS-Komplex und ST-Strecke und im Vergleich mit früheren Aufzeichnungen.

Normvarianten

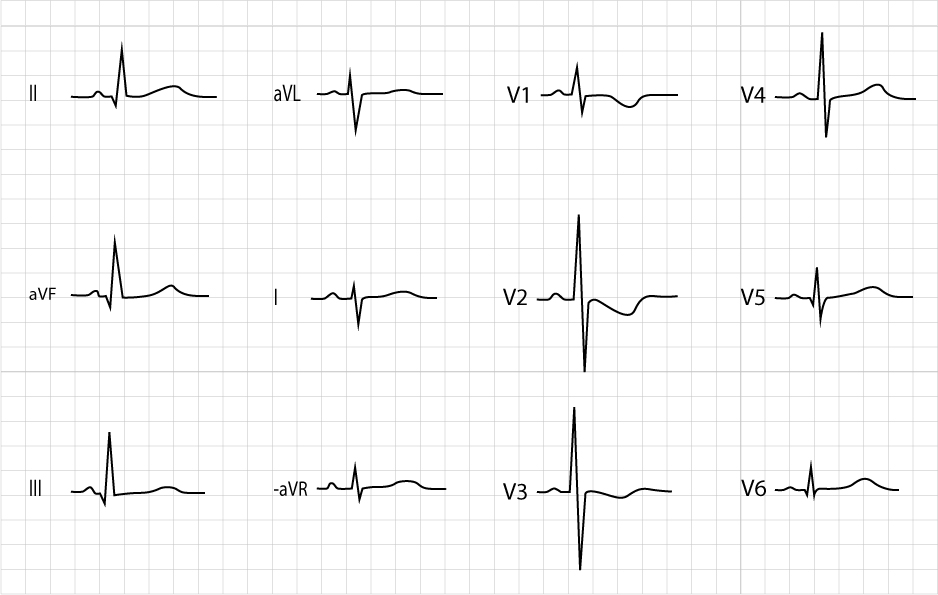

Bei Kindern ist die T-Welle in den rechtspräkordialen Ableitungen bis zur Pubertät häufig negativ, weil die rechte Kammer dominiert. Altersabhängige Normwerte finden sich in der Pädiatrischen und neonatalen EKG-Befundung. Eine Inversion in V1 bis V3 bei Erwachsenen sollte jenseits der Pubertät nicht vorschnell als juvenil bezeichnet werden: Zunächst sind Rechtsherzbelastung, arrhythmogene Kardiomyopathie und Ischämie auszuschließen.

Hohe T-Wellen

Wann ist eine T-Welle zu hoch? Es gibt keinen einheitlichen Grenzwert, aber T-Wellen über 10 mm bei Männern und über 8 mm bei Frauen in den Brustwandableitungen oder deutlich über 6 mm in den Extremitätenableitungen sind verdächtig. Wichtiger als die Höhe ist die Form.

Die Unterscheidung zwischen Hyperkaliämie und hyperakuter T-Welle ist besonders wichtig und klinisch dringlich. Eine hyperakute T-Welle ist breit an der Basis und liegt in einem anatomischen Gefäßgebiet, die hyperkaliämische ist schmal und spitz und generalisiert. Im Zweifel hilft die Klinik, das Kalium und die Wiederholung des EKGs. Eine ausführliche Darstellung der Elektrolytveränderungen findet sich im Artikel EKG-Veränderungen aufgrund einer Elektrolytstörung, die Akutbehandlung im Artikel Hyperkaliämie.

Hyperakute T-Wellen als frühes Zeichen eines Gefäßverschlusses

Die hyperakute T-Welle ist oft das erste EKG-Zeichen eines Koronarverschlusses, das sich innerhalb von Minuten zur ST-Hebung weiterentwickelt. Sie ist breit, hoch, voluminös, und die T-Welle erscheint im Verhältnis zum QRS-Komplex "zu groß". Ein Vergleich mit dem Vorbefund ist besonders hilfreich. Der Befund verlangt eine Wiederholung des EKGs in kurzen Abständen (zum Beispiel alle 10 bis 15 Minuten bei Beschwerden) und eine rasche Entscheidung, und er gilt bei passender Klinik als STEMI-Äquivalent, das eine sofortige Entscheidung über die Reperfusion verlangt. Siehe T-Wellen bei Ischämie.

Flache T-Wellen

Flache oder niedrige T-Wellen sind unspezifisch und sehr häufig. Sie können Ausdruck sein von:

• Hypokaliämie (zusammen mit ST-Senkung und prominenter U-Welle),
• Hypothyreose,
• Medikamenten (zum Beispiel Antiarrhythmika, Antipsychotika),
• Hypomagnesiämie und Hypokalzämie,
• postischämischen Veränderungen: Nach Ischämie und Infarkt, besonders wenn die Stenose in der linken Vorderwandarterie lag (V1 bis V3) oder in der rechten Koronararterie beziehungsweise im Ramus circumflexus (II, III, aVF),
• Perikarderguss und Niedervoltage, bei denen alle Wellen niedrig sind,
• Normvarianten (Frauen, Älteren).

Als alleiniger Befund rechtfertigt eine flache T-Welle selten eine Intervention. Sie erhält Bedeutung durch Klinik, Verlauf und Begleitbefunde.

T-Wellen-Inversion

Eine T-Welle gilt als invertiert oder negativ, wenn ihr Endteil unter der Grundlinie liegt. Maßgeblich ist der Endteil; der Anfangsteil kann positiv sein. Die Inversion ist der häufigste Anlass für eine Verunsicherung bei der Interpretation. Wichtig sind drei Fragen: Liegt sie in einer Ableitung oder mehreren benachbarten? Gibt es eine ST-Abweichung? Ist der QRS-Komplex normal?

Physiologische und gutartige Inversionen

• Isolierte Inversion in V1, III, aVL (und gelegentlich V2).
• Juveniles und persistierendes juveniles Muster (siehe oben).
• Sekundäre Inversion bei Schenkelblock (asymmetrisch, mit ST-Senkung).

Nicht pathologisch ist eine Inversion, wenn sie isoliert ist, zum QRS-Komplex passt (konkordant, wie in V1) oder wenn ihre Ursache eine sekundäre Depolarisationsstörung ist.

Primäre Inversionen: Ursachen und Muster

Zu den Ursachen gehört auch das kardiale Gedächtnis ("T-Wellen-Gedächtnis"): Nach einer Phase mit abnormaler Depolarisation (Linksschenkelblock, Stimulation, Präexzitation) können T-Wellen-Inversionen noch Tage bis Wochen persistieren, auch wenn der QRS-Komplex wieder normal ist.

Das häufige Missverständnis: Inversion gleich Ischämie?

Eine T-Wellen-Inversion allein beweist keine akute Ischämie. Isolierte Inversionen ohne ST-Abweichung entstehen häufiger nach einer ischämischen Episode (nach Reperfusion, nach Infarkt) als während einer anhaltenden Ischämie. Sie gelten dann als postischämisch und können Wochen bis Monate anhalten oder chronisch bleiben. Dass die T-Wellen-Inversion dennoch als Kriterium in der universellen Definition des Myokardinfarkts auftaucht, liegt daran, dass sie bei passender Klinik und Troponindynamik Teil der Diagnostik ist: Nach der vierten universellen Definition gilt eine neue T-Wellen-Inversion von mehr als 1 mm in mindestens zwei benachbarten Ableitungen mit prominenter R-Zacke oder einem R/S-Verhältnis über 1 als vereinbar mit Ischämie.

Eine anhaltende Ischämie zeigt sich dagegen meist durch ST-Abweichungen, oft zusammen mit T-Wellen-Veränderungen. Die Ausnahme bilden Wellens-Muster und das De-Winter-Muster, die bei hochgradiger Stenose der linken Vorderwandarterie auch ohne ST-Hebung auftreten und eine dringliche Koronardiagnostik verlangen.

Symmetrie hilft

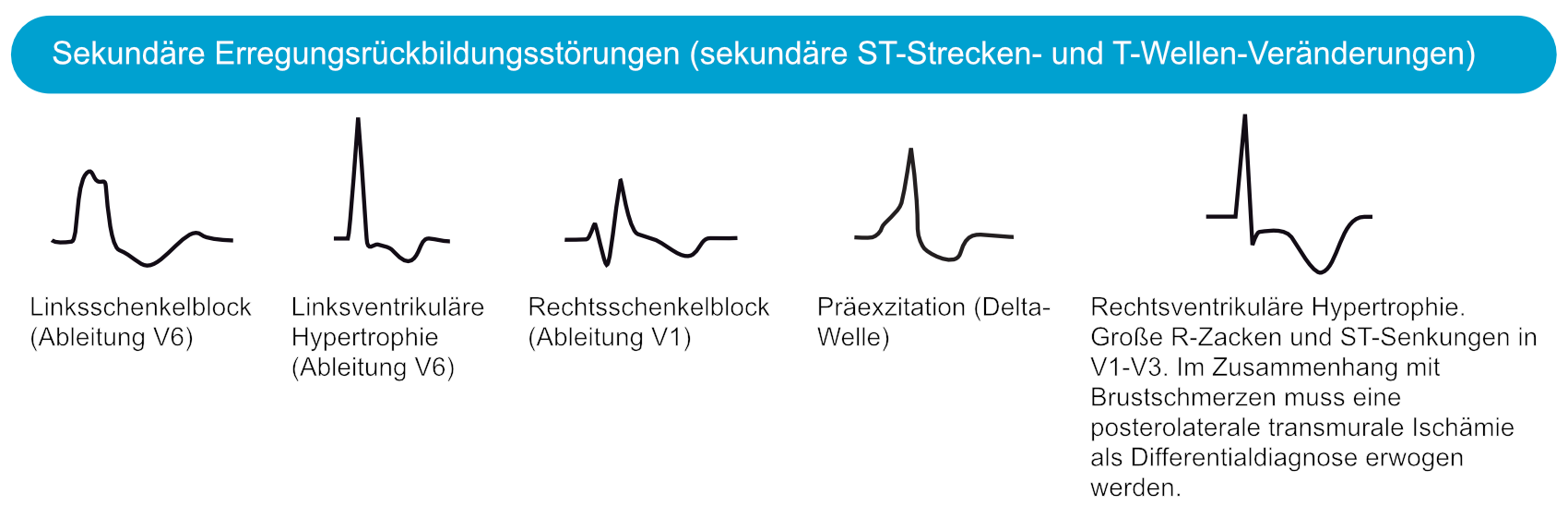

Primäre (zum Beispiel ischämische) Inversionen sind meist symmetrisch und tief. Sekundäre Inversionen bei Schenkelblock, Hypertrophie und Stimulation sind asymmetrisch (langsamer Abstieg, schneller Anstieg) und gehen mit einer ST-Senkung einher.

Wellens-Syndrom

Das Wellens-Syndrom (Wellens-Zeichen) ist ein Muster von T-Wellen-Veränderungen in V2 und V3, das auf eine hochgradige proximale Stenose der linken Vorderwandarterie (RIVA) hinweist. Es wird typischerweise nach einem Brustschmerzereignis und im beschwerdefreien Intervall gefunden. Merkmale:

• Typ A (seltener): biphasische T-Welle mit positivem Anfangs- und negativem Endteil,
• Typ B (häufiger): tiefe, symmetrische Inversion,
• keine oder nur minimale ST-Hebung (unter 1 mm),
• keine pathologischen Q-Zacken, erhaltene R-Zacken-Progression,
• nur geringe oder normale Troponinwerte.

Das Muster ist ein Zeichen drohenden Vorderwandinfarkts. Belastungstests sind kontraindiziert. Es besteht die Indikation zur zeitnahen invasiven Abklärung. Siehe T-Wellen bei Ischämie.

Biphasische T-Welle

Eine biphasische T-Welle hat eine positive und eine negative Auslenkung. Ihre Bedeutung liegt im Muster, nicht im Namen. Die Einordnung folgt dem Endteil: Ist er positiv, wird die T-Welle als positiv gewertet, ist er negativ, als invertiert. Biphasische T-Wellen in V2 und V3 mit positiver Initialkomponente und negativem Endteil sind Typ A des Wellens-Syndroms; sie kommen auch bei Hypokaliämie vor.

T-Wellen-Alternans

Wechselt die Amplitude oder Richtung der T-Welle von Schlag zu Schlag, spricht man von T-Wellen-Alternans. Ein makroskopisch erkennbarer Alternans ist selten, aber ein Zeichen für ein sehr hohes Risiko ventrikulärer Arrhythmien, etwa bei Long-QT-Syndrom, schwerer Elektrolytstörung oder Ischämie. Er verlangt eine sofortige Abklärung und Überwachung.

T-Wellen und QT-Zeit

Das Ende der T-Welle bestimmt die QT-Zeit. Eine flache, biphasische oder von einer U-Welle überlagerte T-Welle macht die Messung unsicher. Bei auffälligen T-Wellen sollte deshalb immer auch die QT-Zeit beurteilt werden. Eine Anleitung zur Messung, die Formeln und die Interpretation stehen im Artikel QT-Zeit und QTc; mit dem QTc-Rechner lässt sich die korrigierte QT-Zeit aus QT-Zeit und Herzfrequenz berechnen.

Praktisches Vorgehen bei auffälliger T-Welle

1. QRS-Komplex prüfen: Normal oder breit (primäre oder sekundäre Veränderung)?
2. ST-Strecke prüfen: Gibt es eine Abweichung? Eine Inversion mit ST-Senkung oder -Hebung spricht eher für eine anhaltende Störung.
3. Verteilung beurteilen: Eine Ableitung (oft harmlos) oder mehrere benachbarte (pathologisch)? Gefäßgebiet erkennbar?
4. Form beurteilen: Symmetrisch oder asymmetrisch, tief, breit, spitz?
5. Klinik einbeziehen: Brustschmerz, Dyspnoe, Synkope, Medikamente, Elektrolyte, Alter, Geschlecht, Sport.
6. Vergleichen: Alte EKGs, Verlauf, serielle Aufzeichnungen.
7. Laborwerte und Bildgebung: Troponin, Kalium, Magnesium, Kalzium, TSH; Echokardiografie bei unklarer Ursache.
8. Entscheiden: Hyperakute T-Wellen und Wellens-Muster erfordern rasches Handeln; isolierte Inversionen in V1 oder III sind meist harmlos.

Häufige Fehler

• Jede T-Wellen-Inversion als Ischämie deuten: Isolierte Inversionen und sekundäre Veränderungen sind häufig harmlos.
• Hyperakute T-Wellen übersehen: Sie sind oft das einzige frühe Zeichen eines Gefäßverschlusses.
• Hyperakute und hyperkaliämische T-Wellen verwechseln: Basis breit oder schmal, Kalium prüfen.
• Flache T-Wellen überinterpretieren: Sie sind unspezifisch.
• Wellens-Zeichen verkennen: Es ist ein Warnzeichen mit hohem Risiko für einen großen Vorderwandinfarkt.
• Den Endteil nicht beachten: Eine T-Welle ist invertiert, wenn der Endteil negativ ist.
• Das T-Wellen-Gedächtnis nicht bedenken: Nach Schrittmacherstimulation oder Schenkelblock persistieren Inversionen.
• Die QT-Zeit vergessen: Auffällige T-Wellen sollten immer mit einer QT-Messung einhergehen.

Checkliste: T-Welle

1. Richtung in den Ableitungen prüfen (I, II und V3 bis V6 positiv, aVR negativ).
2. Konkordanz zum QRS-Komplex beurteilen.
3. Amplitude (zu hoch, zu niedrig) und Breite der Basis beurteilen.
4. Form beurteilen: symmetrisch oder asymmetrisch, biphasisch, gekerbt.
5. Isolierte oder mehrere benachbarte Ableitungen betroffen?
6. Begleitende ST-Veränderung?
7. Sekundäre Ursache (Schenkelblock, Hypertrophie, Stimulation, Präexzitation)?
8. Hyperakute T-Welle, Wellens-Muster oder De-Winter-Muster?
9. Elektrolyte, Medikamente, Alter, Geschlecht, Sport berücksichtigen.
10. Alte EKGs und Verlauf vergleichen; QT-Zeit messen.

Zusammenfassung

• Die T-Welle bildet die Repolarisation der Kammern ab; sie ist normalerweise konkordant zum QRS-Komplex.
• Die normale T-Welle ist in I, II und V3 bis V6 positiv und in aVR negativ; in V1 und III sind isolierte Inversionen normal.
• Hohe T-Wellen: Hyperkaliämie (schmal, spitz), hyperakute T-Welle (breit, im Gefäßgebiet), Hypertrophie, frühe Repolarisation.
• Flache T-Wellen sind unspezifisch (Hypokaliämie, Hypothyreose, Medikamente, postischämisch).
• Inversionen sind häufig sekundär oder postischämisch; eine Inversion allein beweist keine anhaltende Ischämie, mehrere benachbarte Ableitungen und eine begleitende ST-Abweichung sind verdächtig.
• Das Wellens-Syndrom zeigt eine hochgradige proximale Stenose der linken Vorderwandarterie an.
• Bei auffälliger T-Welle immer die QT-Zeit beurteilen.
